Перед закупкой партии железобетонных плит инженеры в первую очередь сверяют три вещи: под какую нагрузку рассчитано изделие, на каком грунте оно будет лежать и сколько прослужит покрытие — сезон или десятилетия. Это определяет выбор между временной технологической площадкой, капитальной автодорогой или основанием под авиационную технику.
Габариты, допуски и методы контроля качества таких плит закреплены нормативно: ГОСТ 21924.0-84 и ГОСТ 21924.2-84 описывают обычные дорожные серии, а параметры аэродромных изделий отдельно прописаны в ГОСТ 25912-2015. Технология производства у всех разновидностей общая — вибропрессование бетонной смеси со стальным каркасом внутри формы. Дальше разберем, какие типоразмеры есть в продаже, как расшифровать код на торце плиты и на что смотреть при подборе конкретной серии.
Готовое покрытие из плит собирают быстро: бригада укладывает панели рядами буквально за смену, без долгой подготовки основания. Другое преимущество — обратимость: при завершении работ плиты снимают краном и перевозят на новый объект, что снижает стоимость временных проездов. Именно поэтому подрядчики предпочитают типовые серии с фиксированными параметрами — так проще планировать закупку и логистику, не заказывая нестандартные изделия под каждый отдельный случай.
Какие бывают дорожные плиты
Классификация дорожных плит учитывает их назначение, форму, размеры, расчетную нагрузку и способ армирования. Сочетание этих характеристик определяет область применения изделия, требования к основанию и допустимые условия эксплуатации.
По назначению выделяют плиты для постоянных и временных дорог. В маркировке по ГОСТ 21924 первая группа обозначается цифрой 1 для постоянных покрытий и цифрой 2 для временных. Конкретное изделие выбирают с учетом интенсивности движения, массы транспорта, характеристик основания и климатических условий.
Распространенное обозначение ПД (плита дорожная) применяется для прямоугольных дорожных плит, но не указывает на наличие или отсутствие внутренних полостей.
Еще один важный признак — способ армирования. Плиты выпускают с ненапрягаемой или предварительно напряженной арматурой. В первом случае арматурный каркас устанавливают в форму и заливают бетонной смесью. При изготовлении предварительно напряженных изделий арматуру натягивают до набора бетоном необходимой прочности. Такое решение повышает трещиностойкость и устойчивость плиты к изгибающим нагрузкам. К этой категории относятся, например, плиты ПДН.
Аэродромные плиты ПАГ следует рассматривать отдельно. Они предназначены прежде всего для аэродромных покрытий и рассчитаны на значительные нагрузки. Такие изделия также могут применяться на промышленных площадках и участках движения тяжелой техники, если это предусмотрено проектом. При этом даже усиленная плита не компенсирует неправильно подготовленное основание: надежность покрытия зависит от качества грунта, устройства подстилающих слоев и равномерности опирания изделий. Классификация и обозначения дорожных плит приведены в ГОСТ 21924.
Каталог типоразмеров: справочные таблицы
Линейка изделий охватывает широкий диапазон габаритов — от компактных панелей менее двух метров в длину до крупноформатных плит протяженностью свыше 13 метров и шириной до 7 метров. Ниже приведены параметры серий, которые чаще всего встречаются в заказах строительных компаний.
| Марка | Длина, мм | Ширина, мм | Высота, мм | Вес, т |
|---|---|---|---|---|
| 1П18-15-10 | 1750 | 1500 | 160 | 1,03 |
| 1П30-18-10 | 3000 | 1750 | 170 | 2,2 |
| 2П30.18-30 | 3000 | 1750 | 170 | 2,2 |
| 1П60-18-10 | 6000 | 1750 | 140 | 3,65 |
| 2П60-35-30 | 6000 | 3500 | 140 | 7,33 |
Из всей линейки чаще прочих заказывают панели с шестиметровой длиной и двухметровой шириной — этот формат исторически стал негласным ориентиром для площадок под краны, экскаваторы и другую тяжелую технику. Заметно отличаются от базовых серий усиленные и аэродромные модификации — у них выше расчетная несущая способность, что хорошо видно по параметрам ниже.
| Марка | Длина, мм | Ширина, мм | Толщина, мм | Масса, т | Расчетная нагрузка, т/м² |
|---|---|---|---|---|---|
| ПДН | 6000 | 2000 | 140–220 | 2,5–4,5 | 30–50 |
| ПАГ-14 | 6000 | 2000 | 140 | 4,2 | 75 |
| ПАГ-18 | 6000 | 2000 | 180 | 5,4 | 75–100 |
| ПАГ-20 | 6000 | 2000 | 200 | 6,0 | 100–120 |
Что означают буквы и цифры в маркировке дорожных плит
На торце каждой панели наносят буквенно-цифровой код — по сути, свернутую техническую справку об изделии. Возьмем для примера одну из плит серии 2П с параметрами 3000х1750х170 мм. Первый символ кода — цифра, она указывает срок службы: единица закреплена за капитальными дорогами, двойка — за временными объектами. Дальше идет буква, которая описывает форму сечения панели. Следующая пара чисел — это длина и ширина в дециметрах: то есть значения нужно умножить на десять, чтобы получить миллиметры. Замыкающее число после дефиса — предел нагрузки в тоннах, на который рассчитана конкретная модификация.
Кроме основного кода на изделие также наносят обозначение класса бетона и параметр морозостойкости — их стоит сверять отдельно под климат конкретного региона, а не ориентироваться только на длину и ширину.
Логика расшифровки одинакова для всей линейки прямоугольных панелей серии П — меняется только первая цифра (тип дороги) и последнее число (допустимая нагрузка), сама структура кода остается неизменной. Это удобно: зная принцип один раз, дальше подбираешь нужный типоразмер по каталогу без сверки с чертежами.
Прочность, морозостойкость и защита от влаги
Класс бетона напрямую определяет ресурс изделия. Для капитальных трасс с высокой транспортной нагрузкой берут смесь марки М350–М400, а для временных объектов допустимы более дешевые составы — там долговечность не критична. Отдельно нормируется морозостойкость: индекс F показывает, сколько циклов заморозки и оттаивания выдержит бетон без разрушения структуры. Для средней полосы обычно достаточно показателя F300, а для регионов с суровыми зимами подбирают марки с запасом.
Второй важный параметр — водонепроницаемость с индексом W: чем он выше, тем меньше влаги проникает в структуру бетона при длительном контакте с грунтовыми или талыми водами. По фактуре верхнего слоя плиты делятся на гладкие — их обычно кладут на взлетных полосах — и рифленые, с насечками для дополнительного сцепления шин на автомобильных трассах.
Перевозка, складирование и монтаж на объекте
До начала укладки готовят основание — как минимум песчаную подушку. Если грунт слабый или заболоченный, дополнительно насыпают слой щебня и стелют геотекстильное полотно, которое предотвращает вымывание частиц грунта под нагрузкой. Панели устанавливают одна за другой вдоль размеченной линии, после чего сваривают металлические петли на стыках — это предотвращает расхождение полотна при движении техники. Оставшиеся щели между плитами заполняют цементным раствором либо засыпают щебнем.

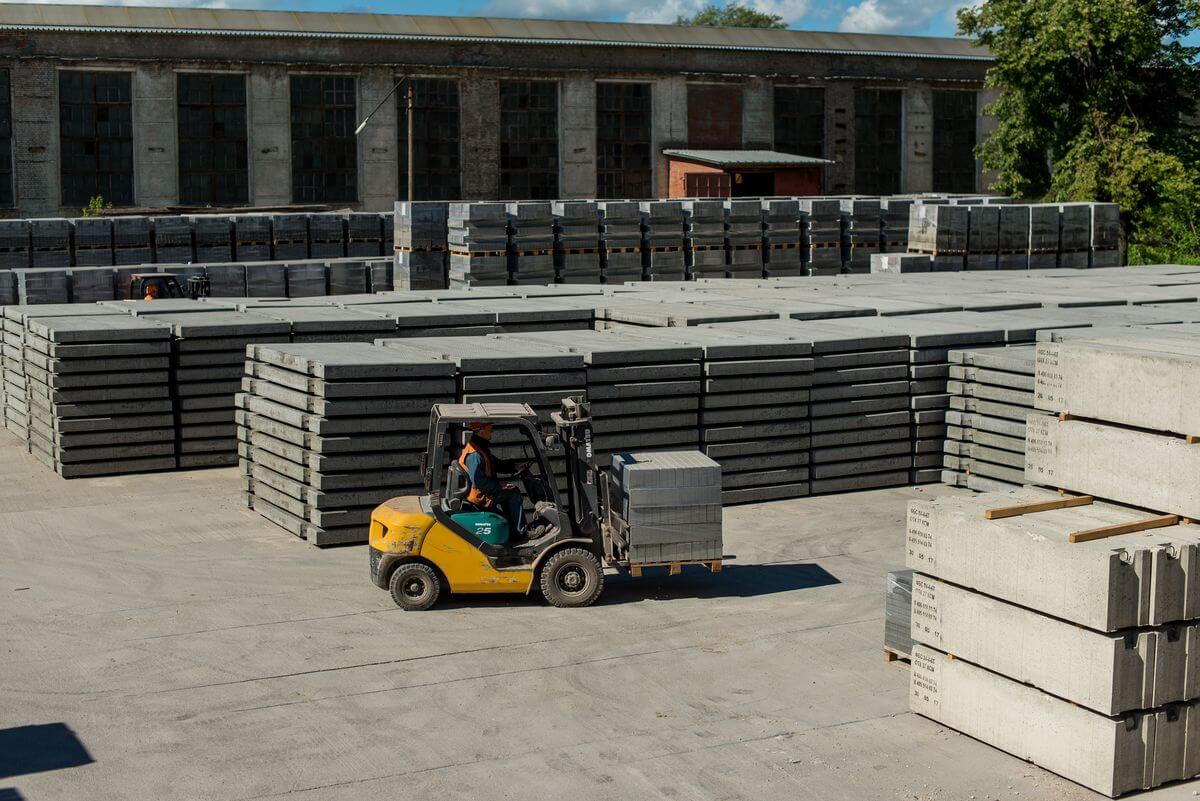

На складе изделия группируют по маркам и формируют штабеля высотой не более десяти рядов. Между плитами и грунтом, а также между самими рядами обязательно кладут деревянные прокладки: их толщина должна составлять минимум 10 сантиметров на земляном основании и минимум 5 сантиметров — на бетонном или асфальтовом. При перевозке панели закрепляют тросами на специальных платформах, а погрузку выполняют исключительно краном за монтажные петли, без ударных нагрузок и сброса с высоты.
Итог: какую серию дорожной плиты выбрать под задачу
Для стройплощадки с коротким сроком эксплуатации подойдут бюджетные плиты серии 2П. Под тяжелую строительную технику и авиационные нагрузки стоит закладывать усиленные аэродромные плиты ПАГ соответствующей марки. Грамотный подбор типоразмера с самого начала экономит бюджет на будущем ремонте покрытия.
Часто задаваемые вопросы
Какой формат дорожной плиты заказывают чаще всего?
Лидер спроса — панель длиной 6 и шириной 2 метра. Эти пропорции стали негласным отраслевым ориентиром и используются в большинстве типовых проектов площадок и подъездных путей.
Сколько может весить плита формата 6х2 метра?
Точная масса зависит от толщины сечения и серии — у разных модификаций этого формата вес колеблется примерно от двух до немногим более семи тонн.
В чем разница между сериями ПДН и ПАГ?
ПДН — напряженные панели для капитальных и временных автомобильных дорог, их предел по нагрузке достигает 50 тонн на квадратный метр. ПАГ — усиленные аэродромные плиты для взлетно-посадочных полос и тяжелой спецтехники, рассчитанные на диапазон от 75 до 120 тонн на квадратный метр.
Как определить допустимую нагрузку по коду на плите?
За это отвечает последнее число в маркировке, идущее после дефиса, — оно напрямую указывает предельную нагрузку в тоннах. Чем больше значение, тем выше несущая способность конкретной модификации.
Разрешено ли использовать одну и ту же плиту повторно?
Да, для этого и существует деление на временные и капитальные серии: временные панели изначально проектируют под демонтаж и повторную установку на другом объекте, если при хранении и перевозке соблюдались базовые правила.
